KT2000变电站综合自动化系统包括自动化监控软件、 继电保护 、 自动装置等设备， 是集保护、 测量、 控制、远传等功能为一体， 通过数字通 信及网络技术来实现信息共享的一 套微机化的二次设备及系统。 整套系统采用开放性思想设计，具有灵活性、可靠性、实时性等特点，是110KV及以下电压等级变电站、发电厂、供配电系统的首选产品。

KT2000系统包括两部分：变电站层和间隔层，网络为开放式分层、分布式结构。变电站层网络为以太网，网络拓扑结构为星型， 网络传输协议为TCP/ I P,网络传输速率为1 00MB i t/s,通讯介质为光纤或双绞线。 变电站层通过光缆或双绞线与间隔层相连， 网络协议符合国际标准化组织OS I模型。 间隔层按照不同的电压等级和电气间隔单元划分，主变压器及110kV、35kV部分在主控制室内集中组屏，10（6） kV部分保护测控单元分散安装在开关柜上， 400V数字式智能配电仪表分散安装在低压柜上。 变电站层及网络失效的情况下， 间隔层仍能独立完成监测和断路器控制功能。

间隔层采用现场总线方式， 网络采用双网或单网， 网络拓扑结构为总线型， 间隔层至变电站层网络通讯介质

可采用光纤或双绞线方式连接， 间隔层设备可按地理位置或单元数量划分为若干子网进行管理。

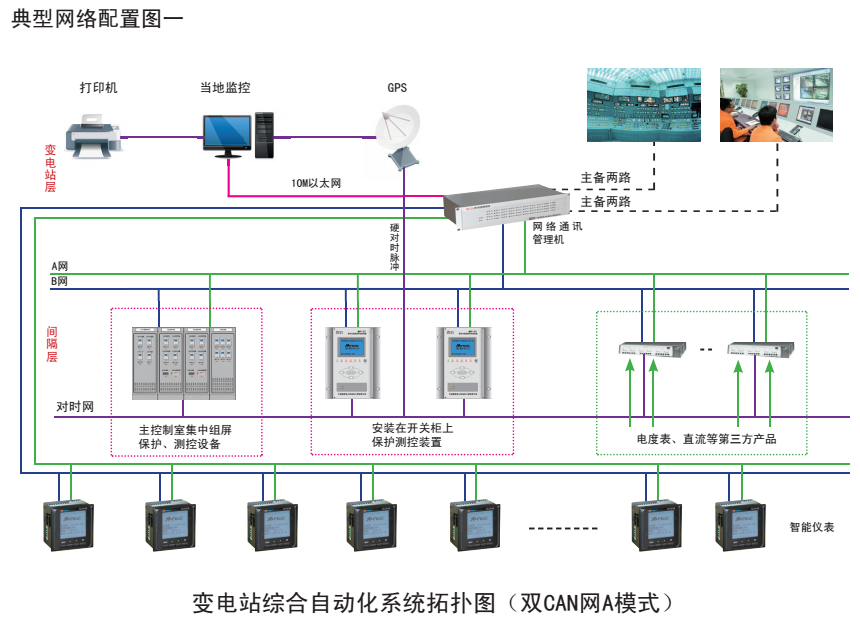

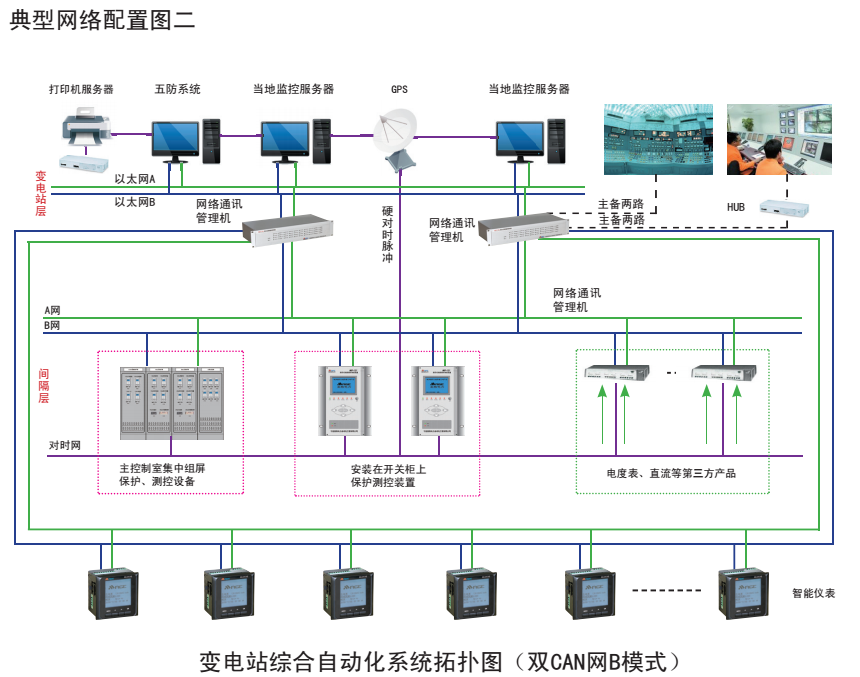

6KV及以上电压等级的保护及测控设备均采用双CAN网接入通讯管理机， 400V低压智能表计采用 RS485总线通讯。 通讯管理机至计算机监控系统采用以太网方式通讯， 可以采用单网或双网配置。 计算机监控系统可根据实际的要求采用双CAN网A模式(典型网络配置图一)或双CAN网 B模式(典型网络配置图二)
