概述
MC7200产品可作为电力自动化系统的前端采集终端，也可以作为配电系统的多功能电力测量仪表，应用范围非常广泛。其完善的电能计量，适合于需要进行电力能源管理或低成本的场合。
主要功能特点
■ 测量功能
MC7200具有数据采集和测量功能，提供以下数据的实时测量
·电 流:Ia、Ib、Ic
·电 压:Ua、Ub、Uc
·有功功率:Pz、Pa、Pb、Pc
·无功功率:Qz、Qa、Qb、Qc
·功率因素:PFa、PFb、PFc、PF
■ 电能计量功能
MC7200可实现高精度四象限电能计量，正向有功电能累计显示。
一次测量数据与二次测量数据：内置PT、CT设置方便用户根据需要直接从
LCD读取一次数据。
■ 通信功能
采用RS485串口通讯，支持DL/T 645-1997/2007以及MODBUS通讯规约，通讯速率1200，2400，4800，9600bps可选
■ 记忆存储功能
各种参数可通过前面板设定，通过按键可选择电流/电压的变比，通讯速率、地址。所有设定存放在仪表内部的非易失性存储器中，掉电不丢失，编程设定具有密码保护功能。长期工作不须调校，断电后表内数据可长期保存。
■ 高精度的数据测量功能
在输入动态工作范围（5000:1）内,非线性测量误差小于0.3%.有功测量满足0.5S，支持IEC62053-22，GB/T 17215.322，无功测量满足2级，支持IEC62053-23，GB/T 17215.323
性能指标
■ 标准：GB/T 17215.322-2008 GB/T 17215.323-2008 GB/T 17215.303-2013
■ 精度等级：电压，电流，功率，有功电度0.5S, 无功 电度2级
■ 工作环境：-10℃ - 55℃(湿度5%-95%不凝露）
■ 存储环境：-40℃ - 85℃(湿度5%-95%不凝露）
■ 整机功耗：<3VA
■ 额定电压：3 x 220V/380 AC
■ 额定电流：1.5 (6) A
■ 过载能力：电压电流1.2倍连续，电流10倍1秒
■ 通讯接口：RS485 (最高速率9600)
■ 通讯协议：DL/T645-1997,MODBUS
■ 安装方式：面板安装，外观尺寸72x 72 x 73 (mm)
■ 开孔尺寸：67.5 x 67.5 (mm) |

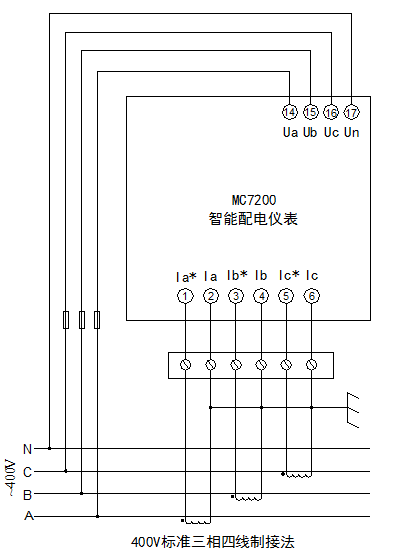

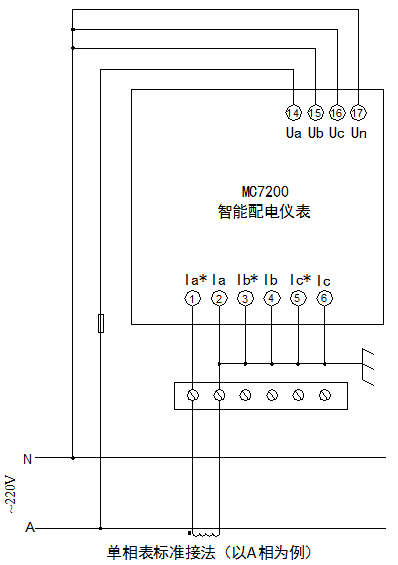

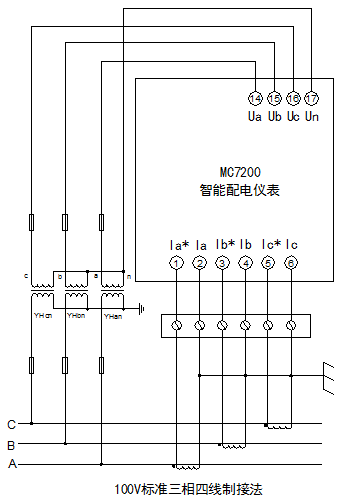

■ 接线图：
   |
