MC3012-P单相导轨式智能电度表介绍：此款表计是美格公司针对分项计量表计的应用环境而设计的一款小型单相表计，按双P空开大小设计，它的优势就是任何空开可以使用的环境，它都可以使用，比如放在30位PZ30标准箱内，此款表计虽然小，但是精度高，而且还带有2路RS485通讯接口和1路12V电源输出，支持3种协议。此款表计可配合MC3011-P表使用，此时MC3012-P表作为总表，最多可带10个子表（MC3011-P）。
上一条:MC3030三相导轨式智能电度表 下一条:MC5001数字式单相电流表

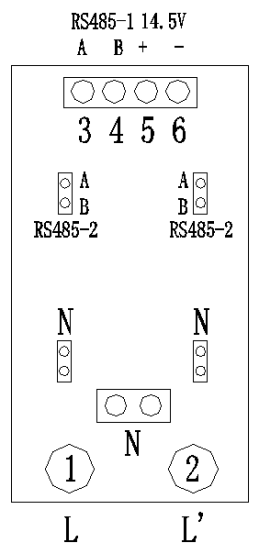

接线图：
主要功能：
■ 6位液晶LCD显示（0～999999），轮显
■ 测量电压、电流、总有功功率、功率因素、有功电能
■ 带时钟电池，具有时钟功能及相应时段时区表功能，即具有峰谷电计量功能，且作为总表时，下发命令统一同步切换所有子表（MC3011-P）的费率。
■ 具有预付费功能（具有扣费功能，但无继电器控制功能）
■ 作为总表具有统一集抄子表相应数据功能，按键可设置子表单字节表号功能
■ 通讯协议：DL/T 645-1997，DL/T 645-2007，MODBUS
■ 通讯地址范围000000000001~999999999998，表号1~98，通讯时，DL/T 645通讯协议帧里的地址域即可用6字节的通讯地址，也可用单字节的表号。
性能指标：
■ 标准：GB/T 17215.322-2008, GB/T 17215.323-2008, GB/T 17215.303-2013
■ 额定值： 220V，5（60）A，50Hz，3200imp/kWh， AC，直入式接法
■ 额定工作电压：70%~120%Un
■ 精度等级：电压，电流，功率，有功电度0.5S，无功电度2S
■ 工作环境：-10℃ ～ 55℃(湿度5%～95%不凝露)
■ 存储环境：-40℃ ～ 85℃(湿度5%～95%不凝露)
■ 功耗：电流线路 (<3VA), 电压线路 (1.5W 5VA)
■ 过载能力：电压电流1.2倍连续，电流10倍1秒
■ 通讯接口：2路RS485（最高速率9600，做总表时，一路用于连接下行的子表，一路用于上行的集中器或者主站）
■ 开孔尺寸：37*46 (mm)
