MC3013-PJ 单相双P导轨式费控智能电能表介绍：此款表计是美格公司针对分项计量表计的应用环境而设计的一款小型单相表计，按双P空开大小设计，它的优势就是任何空开可以使用的环境，它都可以使用，比如放在30位PZ30标准箱内，此款表计虽然小，但是精度高，而且还带有1路RS485通讯接口和1路无源开出（用于控制外面的断路器），支持3种协议。
上一条:MC3030三相导轨式智能电度表 下一条:MC5001数字式单相电流表

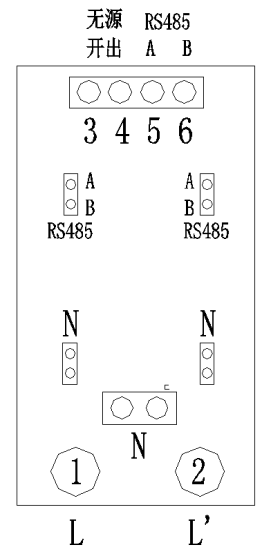

接线图：
主要功能：
■ 6位液晶LCD显示（0～999999），轮显
■ 测量电压、电流、总有功功率、功率因素、有功电能
■ 带时钟电池，具有时钟功能及相应时段时区表功能，即具有峰谷电计量功能。
■ 具有预付费功能
■ 具有1路无源开出，掉电处于常开状态，可控制外面的断路器（例如：欠费跳闸）
■ 通讯协议：DL/T 645-1997，DL/T 645-2007，MODBUS
■ 通讯地址范围000000000001~999999999998，表号1~98，通讯时，DL/T 645通讯协议帧里的地址域即可用6字节的通讯地址，也可用单字节的表号。
性能指标：
■ 标准：GB/T 17215.322-2008, GB/T 17215.323-2008, GB/T 17215.303-2013
■ 额定值： 220V，5（60）A，50Hz，3200imp/kWh， AC，直入式接法
■ 额定工作电压：70%~120%Un
■ 精度等级：电压，电流，功率，有功电度0.5S，无功电度2S
■ 工作环境：-10℃ ～ 55℃(湿度5%～95%不凝露)
■ 存储环境：-40℃ ～ 85℃(湿度5%～95%不凝露)
■ 功耗：电流线路 (<3VA), 电压线路 (1.5W 5VA)
■ 过载能力：电压电流1.2倍连续，电流10倍1秒
■ 通讯接口：1路RS485（最高速率9600）
■ 开孔尺寸：37*46 (mm)
